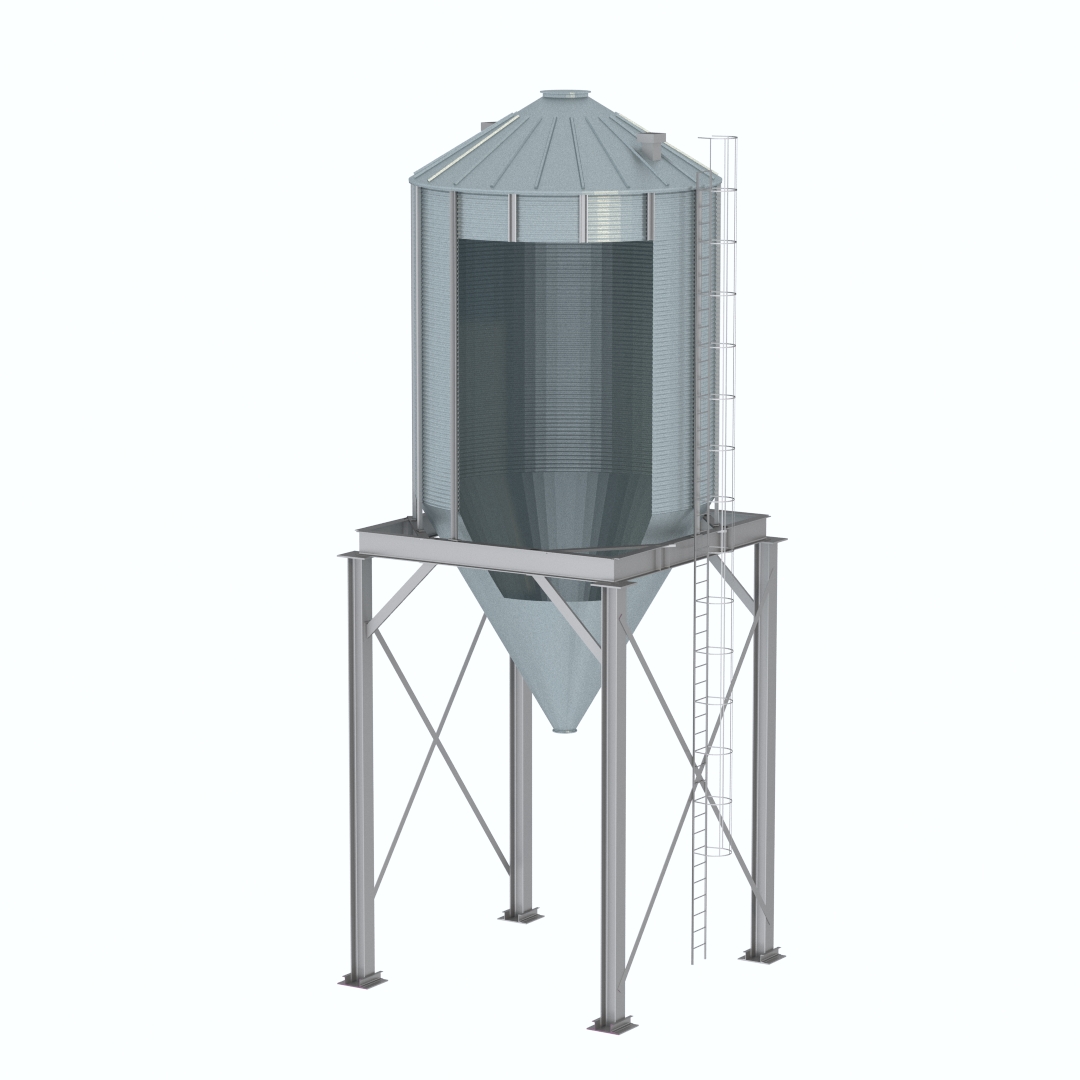

Экспедиторские силосы
|
Используются для погрузки продукции на грузовые автомобили или поезда, а также применяются в животноводческих хозяйствах
|
Элементы конструкции силоса
Крыша силоса собрана из специальных трапецевидных погонных секторов для лучшей защищенности от проникновения влаги.
В зависимости от диаметра силоса и нагрузки на крышу они могут быть произведены как без опорных конструкций, так и с ними, что не влияет на вместительность. По желанию клиентов мы поставляем крыши из предварительно лакированной стали, скрепленные с цилиндром.
Наши силосы изготавливаются из высококачественного гальванизированного стального листа, профилированного под волнообразный прокат по способу Сендзмира. Размеры листов – 1440 х 2400 мм с шагом волны 76 мм, высотой волны 14 мм. При сборке силосов используются высококачественные болты с герметизирующими прокладками, обеспечивающими полную влагонепроницаемость.
Сила трения переносится на вертикальные стенные панели, прошедшие холодную обработку и изготовленные из стали высокого сопротивления. Начиная с отдельных размеров в конструкциях применяются ветровые кольца, чтобы придать большую периферическую жесткость стене и таким образом избежать формирования вмятин в стенах, вызванных ветром.
Расчет прочности
При расчете силоса на прочность учитываются ветровая, снеговая и сейсмическая нагрузки.

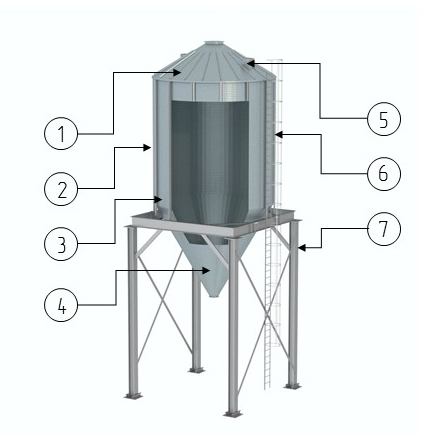

Компоненты силоса
Кровля с углом наклона 30º, составленная из трапециевидных секций. Специальная геометрия изгиба секций кровли и продольные складки конструкции увеличивают ее прочность и герметичность. В зависимости от диаметра резервуара и веса кровли может изготавливаться с каркасом или без него.
Цилиндр резервуара состоит из кольцевых ободов и элементов жесткости, изготавливаемых из конструкционной стали S 350 GD Z600 с гальванизацией по методу Сендзимира.
Компрессионное кольцо входит в конструкцию силосохранилищ с металлической воронкой. Гальванизация осуществляется методом горячего погружения со сваркой на обеих сторонах для предотвращения просачивания.
Основания силосохранилищ изготавливаются из конструкционной стали с гальванизацией методом горячего погружения.
Крепеж. Применяется стандартная анкеровка формой (механическая) или соединением (химическая).
Воронка: Воронка изготавливается из секторов из конструкционной стали S 350 GD – Z600, и может быть реализована в исполнениях с углами раствора 45º, 60º и 66º, диаметром выпускного отверстия 400 мм и 1250 мм и 1050 (для угла раствора 66º).
Опорные конструкции изготавливаются различных размеров и типов в зависимости от используемого транспорта и пожеланий заказчика.
Гальванизация
Гальванизация ZM250 кровельных и панелей цилиндра Z600- 600 гр / м² (42 μm) согласно норме UNE-EN-10346: 2009
Гальванизация ребер жесткости - 450 гр / м² согласно норме UNE-EN-10326 (2004)
Болтовые соединения: Класса прочности – 8.8 или 10.9 горячим цинкованием
Комплектация
В комплект каждого с SYMAGA входит стандартный набор дополнительных принадлежностей, например: лестницы обслуживания, смотровые люки на панелях цилиндра и крыше, винтовые соединительные элементы и анкерные болты. По желанию заказчика наши силосы могут быть также укомплектованы дополнительным оборудованием, таким, как: системы боковой разгрузки-загрузки, индикаторы уровня, система термоконтроля, опоры и смотровые дорожки.
А - диаметр силоса
В - расстояние от воронки до пола
С - общая высота силоса
D - диаметр выпускного отверстия
α - угол раствора
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE300/3T45 | 3 050 | 1 090 | 6 525 | 400 | 45 | 30,77 |
| SCE300/4T45 | 3 050 | 1 090 | 7 665 | 400 | 45 | 39,12 |
| SCE300/5T45 | 3 050 | 1 090 | 8 805 | 400 | 45 | 47,47 |
| SCE300/6T45 | 3 050 | 1 090 | 9 945 | 400 | 45 | 55,82 |
| SCE300/7T45 | 3 050 | 1 090 | 11 085 | 400 | 45 | 64,17 |
| SCE300/8T45 | 3 050 | 1 090 | 12 225 | 400 | 45 | 72,52 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE300/3T66 | 3 050 | 1 580 | 7 940 | 1 050 | 66 | 35,07 |
| SCE300/4T66 | 3 050 | 1 580 | 9 080 | 1 050 | 66 | 43,42 |
| SCE300/5T66 | 3 050 | 1 580 | 10 220 | 1 050 | 66 | 51,78 |
| SCE300/6T66 | 3 050 | 1 580 | 11 360 | 1 050 | 66 | 60,13 |
| SCE300/7T66 | 3 050 | 1 580 | 12 500 | 1 050 | 66 | 68,50 |
| SCE300/8T66 | 3 050 | 1 580 | 13 640 | 1 050 | 66 | 76,85 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE350/3T45 | 3 500 | 900 | 6 630 | 400 | 45 | 41,25 |
| SCE350/4T45 | 3 500 | 900 | 7 770 | 400 | 45 | 52,22 |
| SCE350/5T45 | 3 500 | 900 | 8 910 | 400 | 45 | 63,19 |
| SCE350/6T45 | 3 500 | 900 | 10 050 | 400 | 45 | 74,16 |
| SCE350/7T45 | 3 500 | 900 | 11 190 | 400 | 45 | 85,13 |
| SCE350/8T45 | 3 500 | 900 | 12 330 | 400 | 45 | 96,10 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE350/3T66 | 3 500 | 1 580 | 8 490 | 1 050 | 66 | 46,23 |
| SCE350/4T66 | 3 500 | 1 580 | 9 630 | 1 050 | 66 | 56,83 |
| SCE350/5T66 | 3 500 | 1 580 | 10 770 | 1 050 | 66 | 67,42 |
| SCE350/6T66 | 3 500 | 1 580 | 11 910 | 1 050 | 66 | 78,02 |
| SCE350/7T66 | 3 500 | 1 580 | 13 050 | 1 050 | 66 | 88,61 |
| SCE350/8T66 | 3 500 | 1 580 | 14 190 | 1 050 | 66 | 99,21 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE460/3T45 | 4 600 | 900 | 7 680 | 400 | 45 | 76,00 |
| SCE460/4T45 | 4 600 | 900 | 8 820 | 400 | 45 | 95,00 |
| SCE460/5T45 | 4 600 | 900 | 9 960 | 400 | 45 | 113,90 |
| SCE460/6T45 | 4 600 | 900 | 11 100 | 400 | 45 | 132,80 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE460/3T60 | 4 600 | 1 580 | 9 145 | 1 250 | 60 | 84,24 |
| SCE460/4T60 | 4 600 | 1 580 | 10 285 | 1 250 | 60 | 103,07 |
| SCE460/5T60 | 4 600 | 1 580 | 11 425 | 1 250 | 60 | 121,90 |
| SCE460/6T60 | 4 600 | 1 580 | 12 565 | 1 250 | 60 | 140,74 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE535/3T45 | 5 350 | 900 | 8 280 | 400 | 45 | 107,50 |
| SCE535/4T45 | 5 350 | 900 | 9 420 | 400 | 45 | 133,30 |
| SCE535/5T45 | 5 350 | 900 | 10 560 | 400 | 45 | 159,00 |
| SCE535/6T45 | 5 350 | 900 | 11 700 | 400 | 45 | 184,70 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE535/3T60 | 5 350 | 1 580 | 10 040 | 1 250 | 60 | 121,00 |
| SCE535/4T60 | 5 350 | 1 580 | 11 180 | 1 250 | 60 | 146,50 |
| SCE535/5T60 | 5 350 | 1 580 | 12 320 | 1 250 | 60 | 172,00 |
| SCE535/6T60 | 5 350 | 1 580 | 13 460 | 1 250 | 60 | 198,00 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE610/3T45 | 6 100 | 900 | 8 870 | 400 | 45 | 144,80 |
| SCE610/4T45 | 6 100 | 900 | 10 010 | 400 | 45 | 178,10 |
| SCE610/5T45 | 6 100 | 900 | 11 150 | 400 | 45 | 211,40 |
| SCE610/6T45 | 6 100 | 900 | 12 290 | 400 | 45 | 244,00 |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | α, ° | Вместимость, м³ |
| SCE610/3T60 | 6 100 | 1 595 | 10 925 | 1 250 | 60 | 166,00 |
| SCE610/4T60 | 6 100 | 1 595 | 12 065 | 1 250 | 60 | 199,00 |
| SCE610/5T60 | 6 100 | 1 595 | 13 205 | 1 250 | 60 | 232,00 |
| SCE610/6T60 | 6 100 | 1 595 | 14 345 | 1 250 | 60 | 266,00 |
