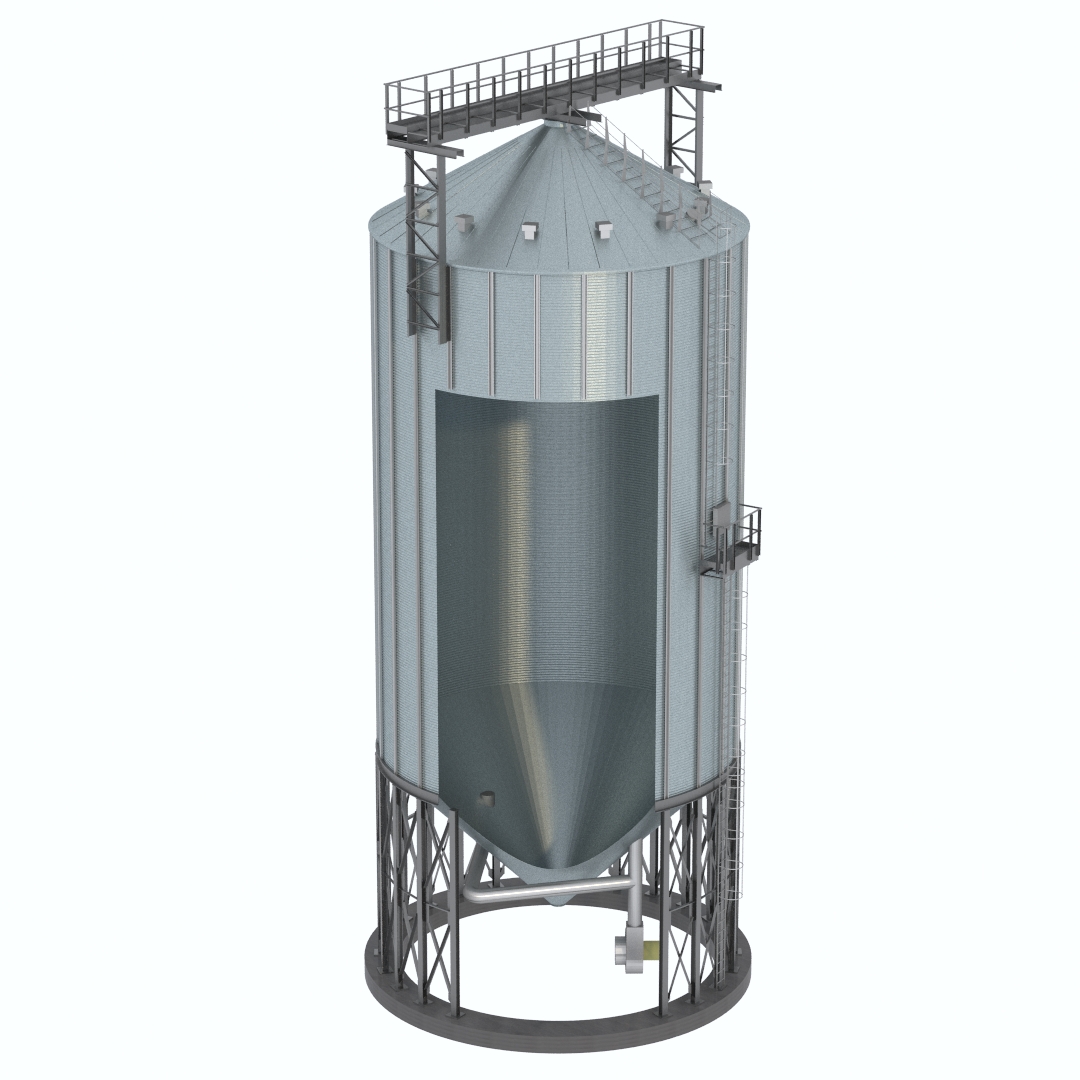

Силосы с конусным дном
|
Силосы с металлической воронкой снизу с углом раствора 45º или 60º, предназначенные для подачи хранимого в них продукта под действием силы тяжести.
|
Элементы конструкции силоса
Используются для временного хранения продукта между технологическими операциями. Иногда применяются для длительного хранения зерна.
Крыша силоса собрана из специальных трапецевидных погонных секторов для лучшей защищенности от проникновения влаги.
В зависимости от диаметра силоса и нагрузки на крышу они могут быть произведены как без опорных конструкций, так и с ними, что не влияет на вместительность. По желанию клиентов мы поставляем крыши из предварительно лакированной стали, скрепленные с цилиндром.
Наши силосы изготавливаются из высококачественного гальванизированного стального листа, профилированного под волнообразный прокат по способу Сендзмира. Размеры листов – 1440 х 2400 мм с шагом волны 76 мм, высотой волны 14 мм. При сборке силосов используются высококачественные болты с герметизирующими прокладками, обеспечивающими полную влагонепроницаемость.
Сила трения переносится на вертикальные стенные панели, прошедшие холодную обработку и изготовленные из стали высокого сопротивления. Начиная с отдельных размеров в конструкциях применяются ветровые кольца, чтобы придать большую периферическую жесткость стене и таким образом избежать формирования вмятин в стенах, вызванных ветром.
Расчет прочности
При расчете силоса на прочность учитываются ветровая, снеговая и сейсмическая нагрузки.

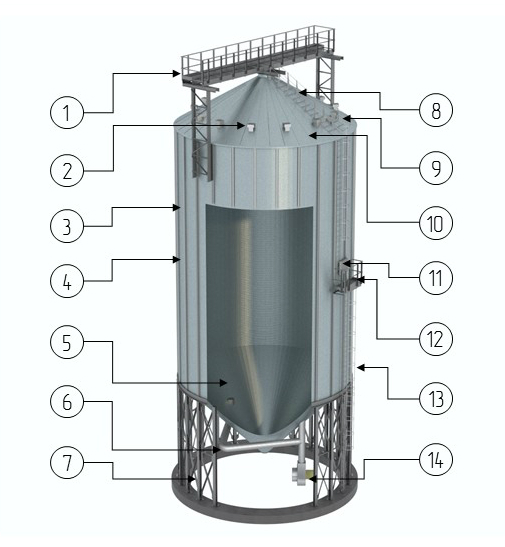

Компоненты силоса
Кровля с углом наклона 30º, составленная из трапециевидных секций. Специальная геометрия изгиба секций кровли и продольные складки конструкции увеличивают ее прочность и герметичность. В зависимости от диаметра резервуара и веса кровли может изготавливаться с каркасом или без него.
Цилиндр резервуара состоит из кольцевых ободов и элементов жесткости, изготавливаемых из конструкционной стали S 350 GD Z600 с гальванизацией по методу Сендзимира.
Компрессионное кольцо входит в конструкцию силосохранилищ с металлической воронкой. Гальванизация осуществляется методом горячего погружения со сваркой на обеих сторонах для предотвращения просачивания.
Основания силосохранилищ изготавливаются из конструкционной стали с гальванизацией методом горячего погружения.
Крепеж. Применяется стандартная анкеровка формой (механическая) или соединением (химическая).
Воронка: Воронка изготавливается из секторов из конструкционной стали S 350 GD – Z600, и может быть реализована в исполнениях с углами раствора 45º, 60º, диаметром выпускного отверстия 400 мм и 1250 мм, высотой расположения выпускного отверстия 900 мм и 1500 мм.
Гальванизация
Гальванизация ZM250 кровельных и панелей цилиндра Z600- 600 гр / м² (42 μm) согласно норме UNE-EN-10346: 2009
Гальванизация ребер жесткости - 450 гр / м² согласно норме UNE-EN-10326 (2004)
Болтовые соединения: Класса прочности – 8.8 или 10.9 горячим цинкованием
Комплектация
В комплект каждого с SYMAGA входит стандартный набор дополнительных принадлежностей, например: лестницы обслуживания, смотровые люки на панелях цилиндра и крыше, винтовые соединительные элементы и анкерные болты. По желанию заказчика наши силосы могут быть также укомплектованы дополнительным оборудованием, таким, как: системы боковой разгрузки-загрузки, индикаторы уровня, система термоконтроля, опоры и смотровые дорожки.
А - диаметр силоса
В - высота крыши
С - высота цилиндрической части силоса
D - высота конусного днища
Е - общая высота силоса
V - общая вместимость силоса
| 45° | Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ |
| SCE460/7T45 | 4 600 | 1 260 | 8 020 | 2 180 | 12 360 | 153 | |
| SCE460/8T45 | 4 600 | 1 260 | 9 160 | 2 180 | 13 500 | 172 | |
| SCE460/9T45 | 4 600 | 1 260 | 10 300 | 2 180 | 14 640 | 191 | |
| SCE460/10T45 | 4 600 | 1 260 | 11 440 | 2 180 | 15 780 | 209 | |
| SCE460/11T45 | 4 600 | 1 260 | 12 580 | 2 180 | 16 920 | 228 | |
| SCE460/12T45 | 4 600 | 1 260 | 13 720 | 2 180 | 18 060 | 247 | |
| SCE460/13T45 | 4 600 | 1 260 | 14 860 | 2 180 | 19 200 | 266 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE535/7T45 | 5 350 | 1 480 | 8 020 | 2 565 | 12 965 | 211 | |
| SCE535/8T45 | 5 350 | 1 480 | 9 160 | 2 565 | 14 105 | 236 | |
| SCE535/9T45 | 5 350 | 1 480 | 10 300 | 2 565 | 15 245 | 262 | |
| SCE535/10T45 | 5 350 | 1 480 | 11 440 | 2 565 | 16 385 | 287 | |
| SCE535/11T45 | 5 350 | 1 480 | 12 580 | 2 565 | 17 525 | 313 | |
| SCE535/12T45 | 5 350 | 1 480 | 13 720 | 2 565 | 18 665 | 338 | |
| SCE535/13T45 | 5 350 | 1 480 | 14 860 | 2 565 | 19 805 | 364 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE610/7T45 | 6 100 | 1 690 | 8 020 | 2 940 | 13 550 | 280 | |
| SCE610/8T45 | 6 100 | 1 690 | 9 160 | 2 940 | 14 690 | 313 | |
| SCE610/9T45 | 6 100 | 1 690 | 10 300 | 2 940 | 15 830 | 347 | |
| SCE610/10T45 | 6 100 | 1 690 | 11 440 | 2 940 | 16 970 | 380 | |
| SCE610/11T45 | 6 100 | 1 690 | 12 580 | 2 940 | 18 110 | 413 | |
| SCE610/12T45 | 6 100 | 1 690 | 13 720 | 2 940 | 19 250 | 446 | |
| SCE610/13T45 | 6 100 | 1 690 | 14 860 | 2 940 | 20 390 | 480 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE687/7T45 | 6 870 | 1 920 | 8 020 | 3 330 | 14 170 | 363 | |
| SCE687/8T45 | 6 870 | 1 920 | 9 160 | 3 330 | 15 310 | 405 | |
| SCE687/9T45 | 6 870 | 1 920 | 10 300 | 3 330 | 16 450 | 447 | |
| SCE687/10T45 | 6 870 | 1 920 | 11 440 | 3 330 | 17 590 | 489 | |
| SCE687/11T45 | 6 870 | 1 920 | 12 580 | 3 330 | 18 730 | 531 | |
| SCE687/12T45 | 6 870 | 1 920 | 13 720 | 3 330 | 19 870 | 574 | |
| SCE687/13T45 | 6 870 | 1 920 | 14 860 | 3 330 | 21 010 | 616 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE760/7T45 | 7 640 | 2 135 | 8 020 | 3 720 | 14 775 | 458 | |
| SCE760/8T45 | 7 640 | 2 135 | 9 160 | 3 720 | 15 915 | 510 | |
| SCE760/9T45 | 7 640 | 2 135 | 10 300 | 3 720 | 17 055 | 563 | |
| SCE760/10T45 | 7 640 | 2 135 | 11 440 | 3 720 | 18 195 | 615 | |
| SCE760/11T45 | 7 640 | 2 135 | 12 580 | 3 720 | 19 335 | 667 | |
| SCE760/12T45 | 7 640 | 2 135 | 13 720 | 3 720 | 20 475 | 719 | |
| SCE760/13T45 | 7 640 | 2 135 | 14 860 | 3 720 | 21 615 | 772 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE840/7T45 | 8 400 | 2 360 | 8 020 | 4 105 | 15 385 | 565 | |
| SCE840/8T45 | 8 400 | 2 360 | 9 160 | 4 105 | 16 525 | 628 | |
| SCE840/9T45 | 8 400 | 2 360 | 10 300 | 4 105 | 17 665 | 691 | |
| SCE840/10T45 | 8 400 | 2 360 | 11 440 | 4 105 | 18 805 | 754 | |
| SCE840/11T45 | 8 400 | 2 360 | 12 580 | 4 105 | 19 945 | 817 | |
| SCE840/12T45 | 8 400 | 2 360 | 13 720 | 4 105 | 21 085 | 881 | |
| SCE840/13T45 | 8 400 | 2 360 | 14 860 | 4 105 | 22 225 | 944 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE920/7T45 | 9 180 | 2 585 | 8 020 | 4 400 | 15 905 | 688 | |
| SCE920/8T45 | 9 180 | 2 585 | 9 160 | 4 400 | 17 045 | 764 | |
| SCE920/9T45 | 9 180 | 2 585 | 10 300 | 4 400 | 18 185 | 839 | |
| SCE920/10T45 | 9 180 | 2 585 | 11 440 | 4 400 | 19 325 | 915 | |
| SCE920/11T45 | 9 180 | 2 585 | 12 580 | 4 400 | 20 465 | 990 | |
| SCE920/12T45 | 9 180 | 2 585 | 13 720 | 4 400 | 21 605 | 1 066 | |
| SCE920/13T45 | 9 180 | 2 585 | 14 860 | 4 400 | 22 745 | 1 141 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE993/7T45 | 9 930 | 2 805 | 8 020 | 4 775 | 16 500 | 820 | |
| SCE993/8T45 | 9 930 | 2 805 | 9 160 | 4 775 | 17 640 | 908 | |
| SCE993/9T45 | 9 930 | 2 805 | 10 300 | 4 775 | 18 780 | 996 | |
| SCE993/10T45 | 9 930 | 2 805 | 11 440 | 4 775 | 19 920 | 1 085 | |
| SCE993/11T45 | 9 930 | 2 805 | 12 580 | 4 775 | 21 060 | 1 173 | |
| SCE993/12T45 | 9 930 | 2 805 | 13 720 | 4 775 | 22 200 | 1 261 | |
| SCE993/13T45 | 9 930 | 2 805 | 14 860 | 4 775 | 23 340 | 1 349 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE1070/7 | 10 700 | 3 030 | 8 020 | 5 150 | 17 100 | 953 | |
| SCE1070/8 | 10 700 | 3 030 | 9 160 | 5 150 | 18 240 | 1 056 | |
| SCE1070/9 | 10 700 | 3 030 | 10 300 | 5 150 | 19 380 | 1 159 | |
| SCE1070/10 | 10 700 | 3 030 | 11 440 | 5 150 | 20 520 | 1 262 | |
| SCE1070/11 | 10 700 | 3 030 | 12 580 | 5 150 | 21 660 | 1 365 | |
| SCE1070/12 | 10 700 | 3 030 | 13 720 | 5 150 | 22 800 | 1 468 | |
| SCE1070/13 | 10 700 | 3 030 | 14 860 | 5 150 | 23 940 | 1 571 | |
| SCE1070/14 | 10 700 | 3 030 | 16 000 | 5 150 | 25 080 | 1 674 | |
| SCE1070/15 | 10 700 | 3 030 | 17 140 | 5 150 | 26 220 | 1 777 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE1145/7T45 | 11 450 | 3 250 | 8 020 | 5 525 | 17 695 | 1 112 | |
| SCE1145/8T45 | 11 450 | 3 250 | 9 160 | 5 525 | 18 835 | 1 229 | |
| SCE1145/9T45 | 11 450 | 3 250 | 10 300 | 5 525 | 19 975 | 1 346 | |
| SCE1145/10T45 | 11 450 | 3 250 | 11 440 | 5 525 | 21 115 | 1 463 | |
| SCE1145/11T45 | 11 450 | 3 250 | 12 580 | 5 525 | 22 255 | 1 580 | |
| SCE1145/12T45 | 11 450 | 3 250 | 13 720 | 5 525 | 23 395 | 1 697 | |
| SCE1145/13T45 | 11 450 | 3 250 | 14 860 | 5 525 | 24 535 | 1 814 | |
| SCE1145/14T45 | 11 450 | 3 250 | 16 000 | 5 525 | 25 675 | 1 931 | |
| SCE1145/15T45 | 11 450 | 3 250 | 17 140 | 5 525 | 26 815 | 2 048 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE1223/10T45 | 12 230 | 3 440 | 11 440 | 6 120 | 21 900 | 1 738 | |
| SCE1223/11T45 | 12 230 | 3 440 | 12 580 | 6 120 | 23 040 | 1 867 | |
| SCE1223/12T45 | 12 230 | 3 440 | 13 720 | 6 120 | 24 180 | 1 996 | |
| SCE1223/13T45 | 12 230 | 3 440 | 14 860 | 6 120 | 25 320 | 2 126 | |
| SCE1223/14T45 | 12 230 | 3 440 | 16 000 | 6 120 | 26 460 | 2 255 | |
| SCE1223/15T45 | 12 230 | 3 440 | 17 140 | 6 120 | 27 600 | 2 384 | |
| SCE1223/16T45 | 12 230 | 3 440 | 18 280 | 6 120 | 28 740 | 2 514 | |
| SCE1223/17T45 | 12 230 | 3 440 | 19 420 | 6 120 | 29 880 | 2 643 | |
| 60° | Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ |
| SCE460/7T60 | 4 600 | 1 260 | 8 020 | 3 705 | 13 885 | 181 | |
| SCE460/8T60 | 4 600 | 1 260 | 9 160 | 3 705 | 15 025 | 181 | |
| SCE460/9T60 | 4 600 | 1 260 | 10 300 | 3 705 | 16 165 | 200 | |
| SCE460/10T60 | 4 600 | 1 260 | 11 440 | 3 705 | 17 305 | 219 | |
| SCE460/11T60 | 4 600 | 1 260 | 12 580 | 3 705 | 18 445 | 238 | |
| SCE460/12T60 | 4 600 | 1 260 | 13 720 | 3 705 | 19 585 | 257 | |
| SCE460/13T60 | 4 600 | 1 260 | 14 860 | 3 705 | 20 725 | 275 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE535/7T60 | 5 350 | 1 480 | 8 020 | 4 365 | 14 765 | 225 | |
| SCE535/8T60 | 5 350 | 1 480 | 9 160 | 4 365 | 15 905 | 259 | |
| SCE535/9T60 | 5 350 | 1 480 | 10 300 | 4 365 | 17 045 | 292 | |
| SCE535/10T60 | 5 350 | 1 480 | 11 440 | 4 365 | 18 185 | 325 | |
| SCE535/11T60 | 5 350 | 1 480 | 12 580 | 4 365 | 19 325 | 358 | |
| SCE535/12T60 | 5 350 | 1 480 | 13 720 | 4 365 | 20 465 | 392 | |
| SCE535/13T60 | 5 350 | 1 480 | 14 860 | 4 365 | 21 605 | 425 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE610/7T60 | 6 100 | 1 690 | 8 020 | 5 030 | 15 640 | 299 | |
| SCE610/8T60 | 6 100 | 1 690 | 9 160 | 5 030 | 16 780 | 333 | |
| SCE610/9T60 | 6 100 | 1 690 | 10 300 | 5 030 | 17 920 | 366 | |
| SCE610/10T60 | 6 100 | 1 690 | 11 440 | 5 030 | 19 060 | 399 | |
| SCE610/11T60 | 6 100 | 1 690 | 12 580 | 5 030 | 20 200 | 432 | |
| SCE610/12T60 | 6 100 | 1 690 | 13 720 | 5 030 | 21 340 | 466 | |
| SCE610/13T60 | 6 100 | 1 690 | 14 860 | 5 030 | 22 480 | 499 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE687/7T60 | 6 870 | 1 920 | 8 020 | 5 750 | 16 590 | 388 | |
| SCE687/8T60 | 6 870 | 1 920 | 9 160 | 5 750 | 17 730 | 430 | |
| SCE687/9T60 | 6 870 | 1 920 | 10 300 | 5 750 | 18 870 | 472 | |
| SCE687/10T60 | 6 870 | 1 920 | 11 440 | 5 750 | 20 010 | 514 | |
| SCE687/11T60 | 6 870 | 1 920 | 12 580 | 5 750 | 21 150 | 556 | |
| SCE687/12T60 | 6 870 | 1 920 | 13 720 | 5 750 | 22 290 | 598 | |
| SCE687/13T60 | 6 870 | 1 920 | 14 860 | 5 750 | 23 430 | 640 | |
| SCE687/14T60 | 6 870 | 1 920 | 16 000 | 5 750 | 24 570 | 682 | |
| SCE687/15T60 | 6 870 | 1 920 | 17 140 | 5 750 | 25 710 | 724 | |
| Модель силоса | (А) мм | (В) мм | (С) мм | (D) мм | (Е) мм | (V) м³ | |
| SCE760/7T60 | 7 640 | 2 135 | 8 020 | 6 382 | 17 437 | 492 | |
| SCE760/8T60 | 7 640 | 2 135 | 9 160 | 6 382 | 18 577 | 544 | |
| SCE760/9T60 | 7 640 | 2 135 | 10 300 | 6 382 | 19 717 | 596 | |
| SCE760/10T60 | 7 640 | 2 135 | 11 440 | 6 382 | 20 857 | 648 | |
| SCE760/11T60 | 7 640 | 2 135 | 12 580 | 6 382 | 21 997 | 700 | |
| SCE760/12T60 | 7 640 | 2 135 | 13 720 | 6 382 | 23 137 | 752 | |
| SCE760/13T60 | 7 640 | 2 135 | 14 860 | 6 382 | 24 277 | 804 | |
| SCE760/14T60 | 7 640 | 2 135 | 16 000 | 6 382 | 25 417 | 856 | |
| SCE760/15T60 | 7 640 | 2 135 | 17 140 | 6 382 | 26 557 | 908 |
