Силосы с плоским дном
Описание
Технические характеристики
Модельный ряд
|

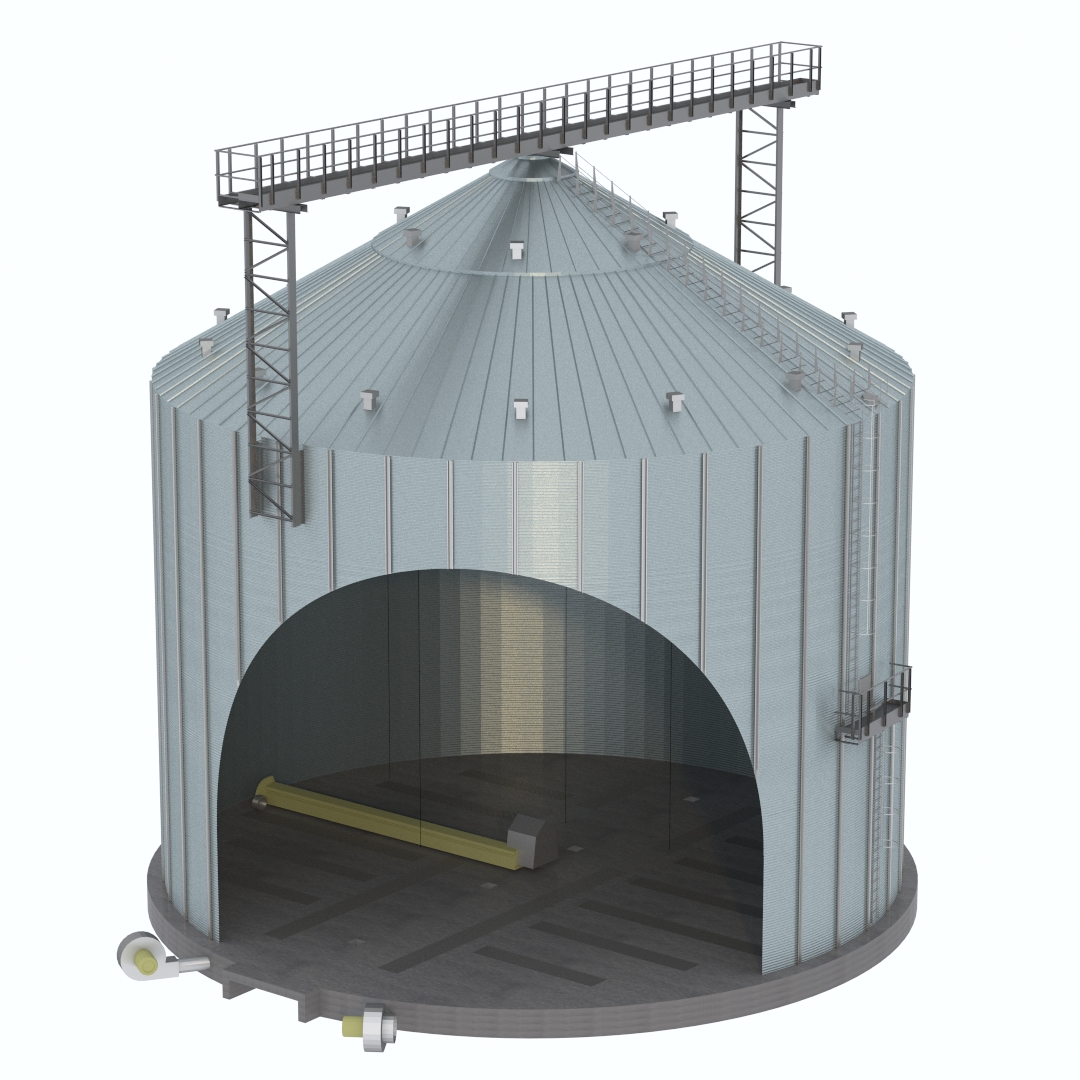

Силосы с плоским основанием на бетонном фундаменте, предназначены для длительного хранения большого количества зерна, семян и т.д.
|

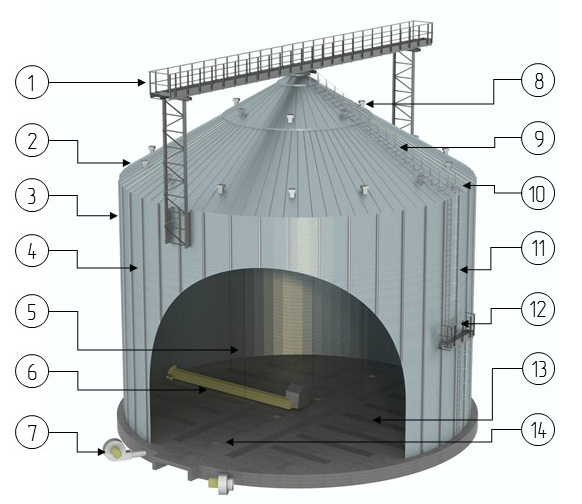

Элементы конструкции силоса
1 Транспортный мост
2 Крыша
3 Корпус силоса
4 Ребра жесткости
5 Термоподвески
6 Обеговый шнек
7 Вентилятор
8 Воздуховоды
9 Лестница на крыше силоса
10 Смотровой люк
11 Боковая лестница
12 Инспекционная дверь
13 Решетка системы вентиляции
14 Выгрузные отверстия
Силосы с плоским основанием на бетонном фундаменте, предназначены для длительного хранения большого количества зерна, семян и т.д.
Крыша силоса собрана из специальных трапецевидных погонных секторов для лучшей защищенности от проникновения влаги.
В зависимости от диаметра силоса и нагрузки на крышу они могут быть произведены как без опорных конструкций, так и с ними, что не влияет на вместительность. По желанию клиентов мы поставляем крыши из предварительно лакированной стали, скрепленные с цилиндром.
Наши силосы изготавливаются из высококачественного гальванизированного стального листа, профилированного под волнообразный прокат по способу Сендзмира. Размеры листов – 1440 х 2400 мм с шагом волны 76 мм, высотой волны 14 мм. При сборке силосов используются высококачественные болты с герметизирующими прокладками, обеспечивающими полную влагонепроницаемость.
Сила трения переносится на вертикальные стенные панели, прошедшие холодную обработку и изготовленные из стали высокого сопротивления. Начиная с отдельных размеров в конструкциях применяются ветровые кольца, чтобы придать большую периферическую жесткость стене и таким образом избежать формирования вмятин в стенах, вызванных ветром.
Расчет прочности
При расчете силоса на прочность учитываются ветровая, снеговая и сейсмическая нагрузки.
Компоненты силоса
Кровля с углом наклона 30º, составленная из трапециевидных секций. Специальная геометрия изгиба секций кровли и продольные складки конструкции увеличивают ее прочность и герметичность. В зависимости от диаметра резервуара и веса кровли может изготавливаться с каркасом или без него.
Цилиндр резервуара состоит из кольцевых ободов и элементов жесткости, изготавливаемых из конструкционной стали S 350 GD Z600 с гальванизацией по методу Сендзимира.
Крепеж. Применяется стандартная анкеровка формой (механическая) или соединением (химическая).
Гальванизация
Гальванизация ZM250 кровельных и панелей цилиндра Z600- 600 гр / м² (42 μm) согласно норме UNE-EN-10346: 2009
Гальванизация ребер жесткости - 450 гр / м² согласно норме UNE-EN-10326 (2004)
Болтовые соединения: Класса прочности – 8.8 или 10.9 горячим цинкованием
Комплектация
В комплект каждого с SYMAGA входит стандартный набор дополнительных принадлежностей, например: лестницы обслуживания, смотровые люки на панелях цилиндра и крыше, винтовые соединительные элементы и анкерные болты. По желанию заказчика наши силосы могут быть также укомплектованы дополнительным оборудованием, таким, как: системы боковой разгрузки-загрузки, индикаторы уровня, система термоконтроля, опоры и смотровые дорожки.
А - диаметр силоса
В - высота цилиндрической части
С - общая высота силоса
D - объем цилиндрической части
Е - полный объем силоса
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH460/4 | 4 600 | 4 610 | 5 870 | 81 | 88 |
| SBH460/5 | 4 600 | 5 750 | 7 010 | 100 | 107 |
| SBH460/6 | 4 600 | 6 890 | 8 150 | 119 | 126 |
| SBH460/7 | 4 600 | 8 030 | 9 290 | 138 | 143 |
| SBH460/8 | 4 600 | 9 170 | 10 430 | 157 | 164 |
| SBH460/9 | 4 600 | 10 310 | 11 570 | 176 | 183 |
| SBH460/10 | 4 600 | 11 450 | 12 710 | 195 | 202 |
| SBH460/11 | 4 600 | 12 590 | 13 850 | 214 | 220 |
| SBH460/12 | 4 600 | 13 730 | 14 990 | 233 | 239 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH535/4 | 5 350 | 4 610 | 6 090 | 110 | 121 |
| SBH535/5 | 5 350 | 5 750 | 7 230 | 136 | 147 |
| SBH535/6 | 5 350 | 6 890 | 8 370 | 161 | 172 |
| SBH535/7 | 5 350 | 8 030 | 9 510 | 187 | 198 |
| SBH535/8 | 5 350 | 9 170 | 10 650 | 212 | 222 |
| SBH535/9 | 5 350 | 10 310 | 11 790 | 238 | 248 |
| SBH535/10 | 5 350 | 11 450 | 12 930 | 263 | 273 |
| SBH535/11 | 5 350 | 12 590 | 14 070 | 289 | 298 |
| SBH535/12 | 5 350 | 13 730 | 15 210 | 314 | 323 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH610/4 | 6 100 | 4 610 | 6 300 | 146 | 164 |
| SBH610/5 | 6 100 | 5 750 | 7 440 | 179 | 197 |
| SBH610/6 | 6 100 | 6 890 | 8 580 | 212 | 230 |
| SBH610/7 | 6 100 | 8 030 | 9 720 | 245 | 261 |
| SBH610/8 | 6 100 | 9 170 | 10 860 | 279 | 295 |
| SBH610/9 | 6 100 | 10 310 | 12 000 | 312 | 328 |
| SBH610/10 | 6 100 | 11 450 | 13 140 | 345 | 359 |
| SBH610/11 | 6 100 | 12 590 | 14 280 | 379 | 393 |
| SBH610/12 | 6 100 | 13 730 | 15 420 | 412 | 426 |
| SBH610/13 | 6 100 | 14 870 | 16 560 | 445 | 458 |
| SBH610/14 | 6 100 | 16 010 | 17 700 | 479 | 492 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH687/4 | 6 870 | 4 610 | 6 530 | 178 | 212 |
| SBH687/5 | 6 870 | 5 750 | 7 670 | 229 | 253 |
| SBH687/6 | 6 870 | 6 890 | 8 810 | 272 | 297 |
| SBH687/7 | 6 870 | 8 030 | 9 950 | 314 | 338 |
| SBH687/8 | 6 870 | 9 170 | 11 090 | 356 | 380 |
| SBH687/9 | 6 870 | 10 310 | 12 230 | 398 | 420 |
| SBH687/10 | 6 870 | 11 450 | 13 370 | 440 | 462 |
| SBH687/11 | 6 870 | 12 590 | 14 510 | 483 | 505 |
| SBH687/12 | 6 870 | 13 730 | 15 650 | 525 | 544 |
| SBH687/13 | 6 870 | 14 870 | 16 790 | 567 | 586 |
| SBH687/14 | 6 870 | 16 010 | 17 930 | 609 | 628 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH760/6 | 7 640 | 6 890 | 9 025 | 339 | 375 |
| SBH760/7 | 7 640 | 8 030 | 10 165 | 392 | 428 |
| SBH760/8 | 7 640 | 9 170 | 11 305 | 444 | 478 |
| SBH760/9 | 7 640 | 10 310 | 12 445 | 496 | 527 |
| SBH760/10 | 7 640 | 11 450 | 13 585 | 548 | 579 |
| SBH760/11 | 7 640 | 12 590 | 14 725 | 600 | 631 |
| SBH760/12 | 7 640 | 13 730 | 15 865 | 653 | 682 |
| SBH760/13 | 7 640 | 14 870 | 17 005 | 705 | 734 |
| SBH760/14 | 7 640 | 16 010 | 18 145 | 757 | 786 |
| SBH760/15 | 7 640 | 17 150 | 19 285 | 809 | 834 |
| SBH760/16 | 7 640 | 18 290 | 20 425 | 862 | 887 |
| SBH760/17 | 7 640 | 19 430 | 21 565 | 914 | 939 |
| SBH760/18 | 7 640 | 20 570 | 22 705 | 966 | 991 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH840/6 | 8 400 | 6 890 | 9 250 | 414 | 462 |
| SBH840/7 | 8 400 | 8 030 | 10 390 | 477 | 523 |
| SBH840/8 | 8 400 | 9 170 | 11 530 | 540 | 586 |
| SBH840/9 | 8 400 | 10 310 | 12 670 | 604 | 647 |
| SBH840/10 | 8 400 | 11 450 | 13 810 | 667 | 710 |
| SBH840/11 | 8 400 | 12 590 | 14 950 | 730 | 773 |
| SBH840/12 | 8 400 | 13 730 | 16 090 | 793 | 831 |
| SBH840/13 | 8 400 | 14 870 | 17 230 | 856 | 894 |
| SBH840/14 | 8 400 | 16 010 | 18 370 | 919 | 957 |
| SBH840/15 | 8 400 | 17 150 | 19 510 | 983 | 1 015 |
| SBH840/16 | 8 400 | 18 290 | 20 650 | 1 046 | 1 078 |
| SBH840/17 | 8 400 | 19 430 | 21 790 | 1 109 | 1 141 |
| SBH840/18 | 8 400 | 20 570 | 22 930 | 1 172 | 1 204 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH920/6 | 9 180 | 6 890 | 9 475 | 500 | 564 |
| SBH920/7 | 9 180 | 8 030 | 10 615 | 575 | 639 |
| SBH920/8 | 9 180 | 9 170 | 11 755 | 651 | 710 |
| SBH920/9 | 9 180 | 10 310 | 12 895 | 726 | 85 |
| SBH920/10 | 9 180 | 11 450 | 14 035 | 802 | 861 |
| SBH920/11 | 9 180 | 12 590 | 15 175 | 877 | 931 |
| SBH920/12 | 9 180 | 13 730 | 16 315 | 952 | 1 006 |
| SBH920/13 | 9 180 | 14 870 | 17 455 | 1 028 | 1 082 |
| SBH920/14 | 9 180 | 16 010 | 18 595 | 1 103 | 1 149 |
| SBH920/15 | 9 180 | 17 150 | 19 735 | 1 179 | 1 225 |
| SBH920/16 | 9 180 | 18 290 | 20 875 | 1 254 | 1 300 |
| SBH920/17 | 9 180 | 19 430 | 22 015 | 1 330 | 1 373 |
| SBH920/18 | 9 180 | 20 570 | 23 155 | 1 405 | 1 448 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH993/6 | 9 930 | 6 890 | 9 695 | 590 | 672 |
| SBH993/7 | 9 930 | 8 030 | 10 835 | 678 | 760 |
| SBH993/8 | 9 930 | 9 170 | 11 975 | 766 | 843 |
| SBH993/9 | 9 930 | 10 310 | 13 115 | 854 | 931 |
| SBH993/10 | 9 930 | 11 450 | 14 255 | 943 | 1 020 |
| SBH993/11 | 9 930 | 12 590 | 15 395 | 1 031 | 1 098 |
| SBH993/12 | 9 930 | 13 730 | 16 535 | 1 119 | 1 186 |
| SBH993/13 | 9 930 | 14 870 | 17 675 | 1 207 | 1 274 |
| SBH993/14 | 9 930 | 16 010 | 18 815 | 1 295 | 1 356 |
| SBH993/15 | 9 930 | 17 150 | 19 955 | 1 384 | 1 445 |
| SBH993/16 | 9 930 | 18 290 | 21 095 | 1 472 | 1 533 |
| SBH993/17 | 9 930 | 19 430 | 22 235 | 1 560 | 1 617 |
| SBH993/18 | 9 930 | 20 570 | 23 375 | 1 648 | 1 705 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH1070/6 | 10 700 | 6 890 | 9 920 | 691 | 797 |
| SBH1070/7 | 10 700 | 8 030 | 11 060 | 793 | 893 |
| SBH1070/8 | 10 700 | 9 170 | 12 200 | 896 | 996 |
| SBH1070/9 | 10 700 | 10 310 | 13 340 | 998 | 1 098 |
| SBH1070/10 | 10 700 | 11 450 | 14 480 | 1 101 | 1 189 |
| SBH1070/11 | 10 700 | 12 590 | 15 620 | 1 203 | 1 291 |
| SBH1070/12 | 10 700 | 13 730 | 16 760 | 1 306 | 1 394 |
| SBH1070/13 | 10 700 | 14 870 | 17 900 | 1 408 | 1 488 |
| SBH1070/14 | 10 700 | 16 010 | 19 040 | 1 511 | 1 591 |
| SBH1070/15 | 10 700 | 17 150 | 20 180 | 1 613 | 1 693 |
| SBH1070/16 | 10 700 | 18 290 | 21 320 | 1 716 | 1 796 |
| SBH1070/17 | 10 700 | 19 430 | 22 460 | 1 818 | 1 890 |
| SBH1070/18 | 10 700 | 20 570 | 23 600 | 1 921 | 1 993 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH1145/6 | 11 450 | 6 890 | 10 140 | 798 | 929 |
| SBH1145/7 | 11 450 | 8 030 | 11 280 | 916 | 1 040 |
| SBH1145/8 | 11 450 | 9 170 | 12 420 | 1 033 | 1 157 |
| SBH1145/9 | 11 450 | 10 310 | 13 560 | 1 151 | 1 262 |
| SBH1145/10 | 11 450 | 11 450 | 14 700 | 1 268 | 1 379 |
| SBH1145/11 | 11 450 | 12 590 | 15 840 | 1 385 | 1 489 |
| SBH1145/12 | 11 450 | 13 730 | 16 980 | 1 503 | 1 607 |
| SBH1145/13 | 11 450 | 14 870 | 18 120 | 1 620 | 1 724 |
| SBH1145/14 | 11 450 | 16 010 | 19 260 | 1 738 | 1 842 |
| SBH1145/15 | 11 450 | 17 150 | 20 400 | 1 855 | 1 953 |
| SBH1145/16 | 11 450 | 18 290 | 21 540 | 1 973 | 2 071 |
| SBH1145/17 | 11 450 | 19 430 | 22 680 | 2 090 | 2 182 |
| SBH1145/18 | 11 450 | 20 570 | 23 820 | 2 207 | 2 299 |
| Модель силоса | (А) мм | (B) мм | (C) мм | (D) м³ | (E) м³ |
| SBH1223/6 | 12 230 | 6 890 | 11 360 | 919 | 1 079 |
| SBH1223/7 | 12 230 | 8 030 | 11 500 | 1 053 | 1 205 |
| SBH1223/8 | 12 230 | 9 170 | 11 640 | 1 187 | 1 339 |
| SBH1223/9 | 12 230 | 10 310 | 11 780 | 1 321 | 1 458 |
| SBH1223/10 | 12 230 | 11 450 | 11 920 | 1 455 | 1 592 |
| SBH1223/11 | 12 230 | 12 590 | 12 060 | 1 589 | 1 719 |
| SBH1223/12 | 12 230 | 13 730 | 12 200 | 1 722 | 1 852 |
| SBH1223/13 | 12 230 | 14 870 | 12 340 | 1 856 | 1 986 |
| SBH1223/14 | 12 230 | 16 010 | 12 480 | 1 990 | 2 120 |
| SBH1223/15 | 12 230 | 17 150 | 12 620 | 2 124 | 2 247 |
| SBH1223/16 | 12 230 | 18 290 | 12 760 | 2 258 | 2 381 |
| SBH1223/17 | 12 230 | 19 430 | 12 900 | 2 392 | 2 508 |
| SBH1223/18 | 12 230 | 20 570 | 13 040 | 2 526 | 2 642 |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH1375/8 | 13 750 | 9 170 | 13 070 | 1 519 | |
| SBH1375/9 | 13 750 | 10 310 | 14 210 | 1 688 | |
| SBH1375/10 | 13 750 | 11 450 | 15 350 | 1 858 | |
| SBH1375/11 | 13 750 | 12 590 | 16 490 | 2 027 | |
| SBH1375/12 | 13 750 | 13 730 | 17 630 | 2 196 | |
| SBH1375/13 | 13 750 | 14 870 | 18 770 | 2 366 | |
| SBH1375/14 | 13 750 | 16 010 | 19 910 | 2 535 | |
| SBH1375/15 | 13 750 | 17 150 | 21 050 | 2 704 | |
| SBH1375/16 | 13 750 | 18 290 | 22 190 | 2 873 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH1451/8 | 14 510 | 9 170 | 13 300 | 1 703 | |
| SBH1451/9 | 14 510 | 10 310 | 14 440 | 1 891 | |
| SBH1451/10 | 14 510 | 11 450 | 15 580 | 2 079 | |
| SBH1451/11 | 14 510 | 12 590 | 16 720 | 2 268 | |
| SBH1451/12 | 14 510 | 13 730 | 17 860 | 2 456 | |
| SBH1451/13 | 14 510 | 14 870 | 19 000 | 2 645 | |
| SBH1451/14 | 14 510 | 16 010 | 20 140 | 2 833 | |
| SBH1451/15 | 14 510 | 17 150 | 21 280 | 3 022 | |
| SBH1451/16 | 14 510 | 18 290 | 22 420 | 3 210 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH1528/8 | 15 280 | 9 170 | 13 515 | 1 901 | |
| SBH1528/9 | 15 280 | 10 310 | 14 655 | 2 110 | |
| SBH1528/10 | 15 280 | 11 450 | 15 795 | 2 319 | |
| SBH1528/11 | 15 280 | 12 590 | 16 935 | 2 528 | |
| SBH1528/12 | 15 280 | 13 730 | 18 075 | 2 737 | |
| SBH1528/13 | 15 280 | 14 870 | 19 215 | 2 946 | |
| SBH1528/14 | 15 280 | 16 010 | 20 355 | 3 155 | |
| SBH1528/15 | 15 280 | 17 150 | 21 495 | 3 364 | |
| SBH1528/16 | 15 280 | 18 290 | 22 635 | 2 573 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH1680/8 | 16 800 | 9 170 | 13 955 | 2 327 | |
| SBH1680/9 | 16 800 | 10 310 | 15 095 | 2 580 | |
| SBH1680/10 | 16 800 | 11 450 | 16 235 | 2 833 | |
| SBH1680/11 | 16 800 | 12 590 | 17 375 | 3 085 | |
| SBH1680/12 | 16 800 | 13 730 | 18 515 | 3 338 | |
| SBH1680/13 | 16 800 | 14 870 | 19 655 | 3 590 | |
| SBH1680/14 | 16 800 | 16 010 | 20 795 | 3 843 | |
| SBH1680/15 | 16 800 | 17 150 | 21 935 | 4 096 | |
| SBH1680/16 | 16 800 | 18 290 | 23 075 | 4 348 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH1757/8 | 17 570 | 9 170 | 14 270 | 2 563 | |
| SBH1757/9 | 17 570 | 10 310 | 15 410 | 2 839 | |
| SBH1757/10 | 17 570 | 11 450 | 16 550 | 3 166 | |
| SBH1757/11 | 17 570 | 12 590 | 17 690 | 3 392 | |
| SBH1757/12 | 17 570 | 13 730 | 18 830 | 3 668 | |
| SBH1757/13 | 17 570 | 14 870 | 19 970 | 3 945 | |
| SBH1757/14 | 17 570 | 16 010 | 21 110 | 4 221 | |
| SBH1757/15 | 17 570 | 17 150 | 22 250 | 4 497 | |
| SBH1757/16 | 17 570 | 18 290 | 23 390 | 4 774 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH1834/8 | 18 340 | 9 170 | 14 470 | 2 809 | |
| SBH1834/9 | 18 340 | 10 310 | 15 610 | 3 110 | |
| SBH1834/10 | 18 340 | 11 450 | 16 750 | 3 411 | |
| SBH1834/11 | 18 340 | 12 590 | 17 890 | 3 712 | |
| SBH1834/12 | 18 340 | 13 730 | 19 030 | 4 013 | |
| SBH1834/13 | 18 340 | 14 870 | 20 170 | 4 314 | |
| SBH1834/14 | 18 340 | 16 010 | 21 310 | 4 615 | |
| SBH1834/15 | 18 340 | 17 150 | 22 450 | 4 916 | |
| SBH1834/16 | 18 340 | 18 290 | 23 590 | 5 217 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH1986/8 | 19 860 | 9 170 | 14 935 | 3 338 | |
| SBH1986/9 | 19 860 | 10 310 | 16 075 | 3 691 | |
| SBH1986/10 | 19 860 | 11 450 | 17 215 | 4 044 | |
| SBH1986/11 | 19 860 | 12 590 | 18 355 | 4 397 | |
| SBH1986/12 | 19 860 | 13 730 | 19 495 | 4 750 | |
| SBH1986/13 | 19 860 | 14 870 | 20 635 | 5 103 | |
| SBH1986/14 | 19 860 | 16 010 | 21 775 | 5 456 | |
| SBH1986/15 | 19 860 | 17 150 | 22 915 | 5 809 | |
| SBH1986/16 | 19 860 | 18 290 | 24 055 | 6 163 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH2139/8 | 21 390 | 9 170 | 15 375 | 3 920 | |
| SBH2139/9 | 21 390 | 10 310 | 16 515 | 4 330 | |
| SBH2139/10 | 21 390 | 11 450 | 17 655 | 4 740 | |
| SBH2139/11 | 21 390 | 12 590 | 18 795 | 5 149 | |
| SBH2139/12 | 21 390 | 13 730 | 19 935 | 5 559 | |
| SBH2139/13 | 21 390 | 14 870 | 21 075 | 5 968 | |
| SBH2139/14 | 21 390 | 16 010 | 22 215 | 6 378 | |
| SBH2139/15 | 21 390 | 17 150 | 23 355 | 6 788 | |
| SBH2139/16 | 21 390 | 18 290 | 24 495 | 7 197 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH2215/8 | 22 150 | 9 170 | 15 595 | 4 230 | |
| SBH2215/9 | 22 150 | 10 310 | 16 735 | 4 669 | |
| SBH2215/10 | 22 150 | 11 450 | 17 875 | 5 108 | |
| SBH2215/11 | 22 150 | 12 590 | 19 015 | 5 548 | |
| SBH2215/12 | 22 150 | 13 730 | 20 155 | 5 987 | |
| SBH2215/13 | 22 150 | 14 870 | 21 295 | 6 426 | |
| SBH2215/14 | 22 150 | 16 010 | 22 435 | 6 865 | |
| SBH2215/15 | 22 150 | 17 150 | 23 575 | 7 305 | |
| SBH2215/16 | 22 150 | 18 290 | 24 715 | 7 744 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH2292/9 | 22 920 | 10 310 | 16 955 | 5 029 | |
| SBH2292/10 | 22 920 | 11 450 | 18 095 | 5 499 | |
| SBH2292/11 | 22 920 | 12 590 | 19 235 | 5 969 | |
| SBH2292/12 | 22 920 | 13 730 | 20 375 | 6 440 | |
| SBH2292/13 | 22 920 | 14 870 | 21 515 | 6 910 | |
| SBH2292/14 | 22 920 | 16 010 | 22 655 | 7 380 | |
| SBH2292/15 | 22 920 | 17 150 | 23 795 | 7 851 | |
| SBH2292/16 | 22 920 | 18 290 | 24 935 | 8 321 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH2368/9 | 23 680 | 10 310 | 17 175 | 5 397 | |
| SBH2368/10 | 23 680 | 11 450 | 18 315 | 5 899 | |
| SBH2368/11 | 23 680 | 12 590 | 19 455 | 6 401 | |
| SBH2368/12 | 23 680 | 13 730 | 20 595 | 6 903 | |
| SBH2368/13 | 23 680 | 14 870 | 21 735 | 7 405 | |
| SBH2368/14 | 23 680 | 16 010 | 22 875 | 7 907 | |
| SBH2368/15 | 23 680 | 17 150 | 24 015 | 8 409 | |
| SBH2368/16 | 23 680 | 18 290 | 25 155 | 8 911 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH2444/9 | 24 440 | 10 310 | 17 395 | 5 780 | |
| SBH2444/10 | 24 440 | 11 450 | 18 535 | 6 314 | |
| SBH2444/11 | 24 440 | 12 590 | 19 675 | 6 849 | |
| SBH2444/12 | 24 440 | 13 730 | 20 815 | 7 384 | |
| SBH2444/13 | 24 440 | 14 870 | 21 955 | 7 919 | |
| SBH2444/14 | 24 440 | 16 010 | 23 095 | 8 454 | |
| SBH2444/15 | 24 440 | 17 150 | 24 235 | 8 988 | |
| SBH2444/16 | 24 440 | 18 290 | 25 375 | 9 523 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH2598/10 | 25 980 | 11 450 | 18 980 | 7 209 | |
| SBH2598/11 | 25 980 | 12 590 | 20 120 | 7 813 | |
| SBH2598/12 | 25 980 | 13 730 | 21 260 | 8 417 | |
| SBH2598/13 | 25 980 | 14 870 | 22 400 | 9 022 | |
| SBH2598/14 | 25 980 | 16 010 | 23 540 | 9 626 | |
| SBH2598/15 | 25 980 | 17 150 | 24 680 | 10 230 | |
| SBH2598/16 | 25 980 | 18 290 | 25 820 | 10 835 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH2750/10 | 27 500 | 11 450 | 19 100 | 8 159 | |
| SBH2750/11 | 27 500 | 12 590 | 20 340 | 8 836 | |
| SBH2750/12 | 27 500 | 13 730 | 21 580 | 9 513 | |
| SBH2750/13 | 27 500 | 14 870 | 22 820 | 10 190 | |
| SBH2750/14 | 27 500 | 16 010 | 24 060 | 10 867 | |
| SBH2750/15 | 27 500 | 17 150 | 25 300 | 11 545 | |
| SBH2750/16 | 27 500 | 18 290 | 26 540 | 12 222 | |
| Модель силоса | (А) мм | (B) мм | (C) мм | Вместимость, м³ | |
| SBH3208/11 | 32 080 | 12 590 | 21 640 | 12 473 | |
| SBH3208/12 | 32 080 | 13 730 | 22 780 | 13 395 | |
| SBH3208/13 | 32 080 | 14 870 | 23 920 | 14 317 | |
| SBH3208/14 | 32 080 | 16 010 | 25 060 | 15 238 | |
| SBH3208/15 | 32 080 | 17 150 | 26 200 | 16 160 | |
| SBH3208/16 | 32 080 | 18 290 | 27 340 | 17 081 | |
